爱开客AI云狗-通用协议停车接入网关企业标准

Q/AIKAIKE 001-2026

前 言

本标准按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

本标准参考了GB/T 29745-2013《公共停车场（库）信息联网通用技术要求》、DB4403/T 313—2023《智慧停车 业务数据与接口规范》、GB/T 42442.1-2023《智慧城市 智慧停车 第1部分：总体要求》等标准的相关技术要求。

本标准由苏州爱开客信息技术有限公司提出并归口。

本标准起草单位：苏州爱开客信息技术有限公司。

本标准主要起草人：季立。

本标准为首次发布。

 1 范围

本标准规定了爱开客AI云狗-通用协议停车接入网关（以下简称“AI云狗”或“网关”）的术语和定义、产品型号与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于本公司AI云狗-通用协议停车接入网关产品的设计、开发、生产、测试和验收。

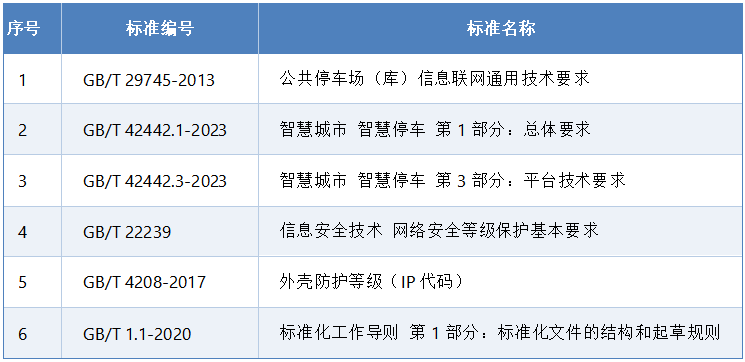

2 规范性引用文件

3 术语和定义

下列术语和定义适用于本文件。

3.1 爱开客AI云狗-通用协议停车接入网关 AI2park AI Cloud Dog - General Protocol Parking Access Gateway

爱开客公司研发的通用协议停车接入网关的产品名称，是连接停车场前端设备与爱开客停车管理云平台（ai2park）的中心连接点设备，完成通信链路的建立、协议的转换和数据包的收发。

3.2 停车接入网关 parking access gateway

连接停车场前端设备（车牌识别相机、车位检测器、道闸等）与停车管理云平台的中心连接点设备，完成通信链路的建立、协议的转换和数据包的收发。

3.3 爱开客停车管理云平台 ai2park

爱开客公司运用物联网、云计算、大数据等技术，对停车场停车信息进行采集、处理、存储和管理的云端系统。

3.4 通用协议 general protocol

AI云狗支持的多种停车场前端设备通信协议体系，能够兼容市场上主流车牌识别相机和道闸等设备的协议。

 3.5 OTA Over-The-Air

通过无线网络（包括但不限于4G蜂窝网络、宽带有线网络）对设备进行远程固件升级和程序更新的技术。AI云狗应确保在具备任意类型网络连接（4G或宽带）时，均可正常接收并执行OTA升级指令，不因网络类型差异而影响升级功能。

 3.6 前端设备 front-end device

停车场出入口及场内安装的车牌识别相机、车位检测器、道闸、智能车位锁等设备。

4 产品型号与命名

 4.1 产品名称

产品名称为：**AI云狗-通用协议停车接入网关**。

 4.2 产品型号

产品型号为：联网型。

4.3 产品型号命名规则

AI云狗产品型号按以下规则命名：

AKG-XXX

- AKG：爱开客AI云狗（AIKAKE Cloud Dog）产品系列代号；

- XXX：硬件版本号，如V100、V200等；

- XX：通信方式代号，如4G（4G通信）、WB（宽带+4G双模）。

4.4 示例

AKG-V100-WB：表示硬件版本V100、支持宽带+4G双模通信的AI云狗-通用协议停车接入网关（联网型）。

5 技术要求

5.1 系统组成与架构

AI云狗-通用协议停车接入网关系统由以下部分组成：

- AI云狗网关设备：核心接入设备，完成协议转换、数据采集、综合判断与上报；

- 前端设备：车牌识别相机、车位检测器、道闸、智能车位锁、二维码读头、呼叫等；

- 爱开客停车管理云平台（ai2park） ：云端管控中枢。

AI云狗通过4G无线通信网络或宽带路由器与ai2park连接，实现信息的实时传输。AI云狗同时与车牌识别相机、道闸等前端设备连接，完成数据的采集与指令下发。

 5.2 功能要求

5.2.1 协议转换功能

AI云狗应支持多种停车场前端设备通信协议的解析与转换，兼容市场主流车牌识别相机的适配协议，原识别设备和道闸无需更换即可接入。

 5.2.2 数据采集与综合判断上报功能

AI云狗应内置车场前端设备的数据采集后综合判断上报ai2park的时序逻辑，支持以下数据的采集与上报：

- 车辆入场记录（含车牌号、入场时间、入口编号等）；

- 车辆出场记录（含车牌号、出场时间、出口编号、停车费用等）；

- 停车场剩余泊位数；

- 车位状态信息（占用/空闲）；

- 停车场基础信息；

- 设备状态信息。

5.2.3 指令接收与执行功能

AI云狗应支持接收ai2park下发的控制指令并执行或转发至前端设备，包括但不限于：

- 道闸开/关控制；

- 显示屏内容更新；

- OTA程序更新；

- 固定车辆名单更新。

 5.2.4 固定车辆名单管理功能

AI云狗应内置存储，用于存储停车场固定车辆名单（黑白名单），并定期同步与ai2park进行名单更新。

 5.2.5 数据缓存与断网续传功能

AI云狗应内置存储，用于存储采集记录。当网络中断时，采集记录应保存在本地存储中，待网络恢复后自动重新上报至ai2park。

5.2.6 日志存储功能

AI云狗应内置存储，用于存储前端设备采集日志和运行日志，便于故障排查和运维管理。

 5.2.7 远程OTA升级功能

AI云狗应内置远程OTA升级功能，支持通过ai2park远程下发固件更新包，实现设备的远程程序更新。OTA升级应同时支持4G网络和宽带网络两种通信方式，只要设备处于联网状态（无论何种网络），即可自动接收并完成升级任务，无需人工干预。升级过程中应具备断点续传和校验机制，确保升级包的完整性和安全性。

 5.2.8 通信方式

AI云狗应支持以下通信方式：

- 4G无线通信网络；

- 宽带路由器（有线网络）。

5.3 性能要求

 5.3.1 接入容量

单台AI云狗可接入的停车场出入口车牌识别相机最大数量为8个，可接入的车位检测器数量应不小于100个。

5.3.2 并发处理能力

- 数据接口最小可同时处理并发数据请求数应大于停车场总车位数的3倍；

- 单个Socket数据采集接口并发数应至少为200，且支持负载均衡。

5.3.3 数据传输可靠性

- 从停车场前端设备发出数据到ai2park接收到数据，丢失数据包占所发送数据包的比例应不大于2%；

- 错误数据包占所发送数据包的比例应不大于0.2%；

- 数据库写入成功率应大于99%。

 5.3.4 存储容量

- 日志存储应至少满足7天连续运行日志的存储需求；

- 采集记录缓存应至少满足10000条记录的本地存储需求；

- 固定车辆名单存储应至少支持10000条记录。

5.3.5 系统可靠性

- 平均故障间隔时间（MTBF）应不小于50000小时；

- 平均恢复时间（MTTR）应不大于10分钟。

5.3.6 环境适应性

AI云狗设备应符合GB/T 4208-2017中规定的相应外壳防护等级要求。

5.3.7 网络适应性

AI云狗在4G网络和宽带网络之间应支持自动切换或双路并行，当任一网络可用时，OTA升级、数据上报、指令接收等核心功能均应正常工作。网络切换过程中不应导致OTA升级中断或数据丢失。

5.4 接口协议要求

5.4.1 协议类型

AI云狗与ai2park之间的通信应采用以下协议：

- HTTPS协议（文件安全加密传输）；

- TCP&HTTP POST协议（局域网设备数据传输）；

- MQTTS协议（用于本地与云之间数据上传下发）。

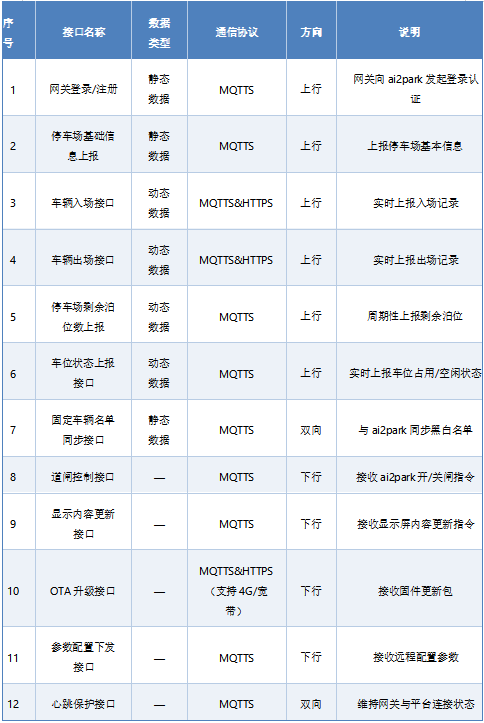

5.4.2 接口清单

AI云狗应提供但不限于以下接口：

5.4.3 数据格式

接口数据格式应符合以下要求：

- 数据交换格式应采用JSON格式；

- 字符编码应采用UTF-8；

- 时间格式应采用UNIX时间戳标准。

 5.4.4 安全认证

所有接口调用应进行身份认证：

- 登录接口应包括网关设备ID、设备密钥、令牌等数据项；

- 接口通信应采用HTTPS加密传输。

 5.5 安全要求

 5.5.1 网络安全

AI云狗应在身份鉴别、访问控制、安全审计、边界完整性检查、入侵防范、病毒防范、网络设备防护等方面采取安全措施，应符合GB/T 22239中相应等级安全要求的规定。

5.5.2 数据安全

- 数据传输应采用HTTPS加密通道；

- 敏感数据（如固定车辆名单中的车主信息等）应进行加密存储和传输；

- 应具备数据备份与故障恢复能力。

 5.5.3 设备安全

- AI云狗设备应具备防拆、防破坏等物理安全措施；

- 应具备完整的日志记录和审计功能。

 6 试验方法

6.1 功能测试

6.1.1 协议转换功能测试

将AI云狗分别接入不少于5种不同品牌的车牌识别相机和道闸设备，验证协议转换和数据交互的正确性。

6.1.2 数据采集与上报功能测试

模拟车辆入场、出场场景，验证AI云狗采集数据并上报至ai2park的完整性和准确性。

6.1.3 指令接收与执行功能测试

通过ai2park分别下发道闸控制、显示内容更新、OTA升级、固定车辆更新等指令，验证AI云狗的接收和执行能力。

6.1.4 断网续传功能测试

断开AI云狗与ai2park的网络连接，模拟产生不少于100条采集记录，恢复网络后验证所有记录均能自动重新上报。

6.1.5 OTA升级功能测试

通过ai2park分别经由4G网络和宽带网络下发固件更新包，验证AI云狗在两种网络条件下均能完成远程固件升级并正常运行。

6.2 性能测试

6.2.1 接入容量测试

逐步增加接入的车牌识别相机数量至8个、车位检测器数量至100个，验证系统在满负载条件下的运行稳定性。

6.2.2 并发处理能力测试

使用压力测试工具模拟并发数据请求，验证系统在标称并发数下的响应时间和稳定性。

6.2.3 数据传输可靠性测试

在正常网络条件下连续运行72小时，统计数据丢包率和错误率。

6.2.4 存储容量测试

验证日志存储、采集记录缓存和固定车辆名单存储是否满足标称容量要求。

6.2.5 网络适应性测试

在4G网络和宽带网络之间交替切换，验证OTA升级、数据上报、指令接收等核心功能在切换过程中不中断、不丢失数据。

6.3 安全测试

按照GB/T 22239中相应等级的安全要求进行网络安全、数据安全和设备安全的合规性测试。

6.4 环境适应性测试

按照GB/T 4208-2017中规定的相应外壳防护等级要求进行环境适应性测试。

7 检验规则

7.1 出厂检验

每台AI云狗产品出厂前应进行以下检验：

- 外观与结构检查；

- 基本功能测试（协议转换、数据采集、指令执行等）；

- 通信功能测试（4G通信、宽带通信）；

- 安全功能测试；

- 标志和包装检查。

7.2 型式检验

有下列情况之一时，应进行型式检验：

- 新产品定型或老产品转厂生产时；

- 正式生产后，产品结构、材料、工艺有较大改变，可能影响产品性能时；

- 正常生产时，每两年至少进行一次；

- 产品停产一年以上，恢复生产时；

- 出厂检验结果与上次型式检验有较大差异时。

型式检验应包括本标准第5章全部技术要求。

 7.3 现场验收

AI云狗在停车场现场安装部署后应进行现场验收，验收内容包括：

- 设备安装规范性检查；

- 与前端设备的连通性测试；

- 与ai2park的连通性测试；

- 全流程业务功能测试（入场、出场、计费、数据上报等）；

- 断网续传功能验证；

- OTA升级功能验证（4G网络和宽带网络分别验证）；

- 固定车辆名单同步功能验证；

- 性能指标验证。

8 标志、包装、运输和贮存

8.1 标志

AI云狗产品应在显著位置标注以下信息：

- 产品名称：AI云狗-通用协议停车接入网关；

- 产品型号：联网型；

- 制造厂名称及地址；

- 生产日期及序列号；

- 执行标准编号；

- 通信方式标识（4G/宽带）。

8.2 包装

产品包装应符合防潮、防震、防尘要求，包装箱内应附有：

- 产品合格证；

- 产品使用说明书；

- 保修卡；

- 安装附件。

8.3 运输

产品运输过程中应避免剧烈振动、碰撞、雨淋和日晒。

8.4 贮存

产品应贮存在清洁、干燥、通风良好的仓库中，环境温度应为-10℃～+40℃，相对湿度不大于80%，无腐蚀性气体。

附录A（资料性）常见业务场景流程

A.1 车辆入场流程

1. 车牌识别相机（单台AI云狗最多支持8个出入口相机）识别车辆车牌；

2. AI云狗采集车牌识别数据；

3. AI云狗综合判断（车牌识别是否成功、道闸状态等）；

4. AI云狗将入场记录上报至ai2park；

5. ai2park返回处理结果；

6. AI云狗执行道闸开启指令（如适用）。

A.2 车辆出场流程

1. 车牌识别相机（单台AI云狗最多支持8个出入口相机）识别车辆车牌；

2. AI云狗采集车牌识别数据；

3. AI云狗查询本地固定车辆名单（如适用）；

4. AI云狗将出场记录上报至ai2park；

5. ai2park计算停车费用并返回；

6. AI云狗执行道闸开启指令。

A.3 断网续传流程

1. 网络中断；

2. AI云狗将采集记录存储至本地；

3. 网络恢复；

4. AI云狗自动将本地存储的记录重新上报至ai2park；

5. 上报成功后清除本地缓存记录。

A.4 OTA升级流程

1. ai2park下发OTA升级指令及固件包（经由4G网络或宽带网络，网络类型不限）；

2. AI云狗接收并校验固件包；

3. AI云狗执行固件更新；

4. AI云狗重启并上报升级结果至ai2park。
