爱开客多功能联网型车牌识别相机（含车型识别与LED控屏）技术规范

2026-07-21发布

苏州爱开客信息技术有限公司 发布

前 言

本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

本文件由苏州爱开客信息技术有限公司提出并归口。

本文件起草单位：苏州爱开客信息技术有限公司。

本文件主要起草人：季立

本文件为首次发布。

多功能联网型车牌识别相机（含车型识别与LED控屏）

1 范围

本文件规定了多功能联网型车牌识别相机（含车型识别与LED控屏）的术语和定义、产品分类与型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本文件适用于苏州爱开客信息技术有限公司生产的多功能联网型车牌识别相机（含车型识别与LED控屏）（以下简称“识别相机”）的设计、制造、检验和验收。该产品主要应用于停车场出入口、高速公路收费站、智慧社区车辆管理及园区安防监控等领域。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191-2025 包装储运图形符号标志

GB/T 2423.1-2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温

GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温

GB/T 2423.3-2016 环境试验 第2部分：试验方法 试验Cab：恒定湿热试验

GB/T 2423.10-2019 环境试验 第2部分：试验方法 试验Fc：振动（正弦）

GB/T 4208-2017 外壳防护等级（IP代码）

GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验

GB/T 17626.4-2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验

GB/T 17626.5-2019 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验

GB/T 17626.11-2023 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验

GB/T 28181-2022 公共安全视频监控联网系统信息传输、交换、控制技术要求

GA/T 497-2016 公路车辆智能监测记录系统通用技术条件

GA/T 833-2016 机动车号牌图像自动识别技术规范

SJ/T 11141-2017 发光二极管（LED）显示屏通用规范

3 术语和定义

下列术语和定义适用于本文件。

3.1 多功能联网型车牌识别相机

集视频图像采集、深度学习车牌识别、车型/车标/车款智能分类、LED屏显控制、语音播报及网络数据交互于一体的智能化前端采集设备。

3.2 车型识别

通过深度学习算法对图像中的车辆外观特征进行分析，输出车辆具体类别（如轿车、SUV、MPV、面包车、卡车等）及车辆品牌型号的能力。

3.3 LED控屏模组

集成于识别相机内部，通过RS485通讯总线对HUB08接口LED显示屏进行内容输出控制的逻辑功能单元。

3.4 综合车牌识别率

在规定测试环境下，设备正确识别的有效车牌号码总数占实际通过车辆总数的百分比。

4 产品分类与型号

4.1 产品分类

产品按功能配置分为标准型和蓝牙扩展型。蓝牙扩展型额外配备蓝牙模块，支持断网支付与手机小程序无线调试。

4.2 产品型号

产品型号为：（控屏款模组） 。型号命名规则如下：

- EMVE5：企业产品系列代号（E5系列）；

- D5001C：硬件功能代码（C表示含LED控屏单元）。

5 技术要求

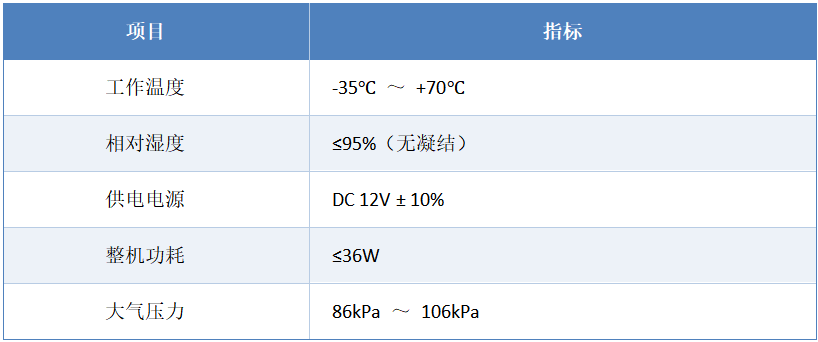

5.1 正常工作条件

5.2 外观与结构要求

5.2.1 机壳表面应平整光洁，无明显的划痕、凹痕、裂纹及锈蚀。

5.2.2 各接插口、指示灯、铭牌标识应清晰、完整、准确且牢固。

5.2.3 镜头、补光灯面板应清洁无污损，内部光学组件固定牢靠。

5.2.4 金属构件表面应做防锈、防腐处理。

5.3 功能要求

5.3.1 图像采集与处理

- 传感器：1/2.7英寸 CMOS图像传感器，最低照度≤0.1Lux。

- 镜头：定焦6mm，支持场景自适应ISP调校，从容应对顺逆光及低照环境。

- 图像分辨率：支持输出最大500万像素，分辨率最高达2880×1620（1620P）。

- 视频压缩格式：支持H.264、H.265、MJPEG编码。

- 补光：内置1路补光灯，支持低照度下自动补光。

5.3.2 车牌识别功能

- 识别算法：基于CNN（卷积神经网络）深度学习算法。

- 支持车牌种类：蓝牌、黄牌、新军警牌、粤港/粤澳牌、使领馆牌（老/新）、老式不反光牌、教练车牌、民航牌、新能源大小车牌、应急车牌，以及特殊车牌（含“电”字、厂内、场内、机场、农用等非标车牌）。

- 识别输出信息：至少包含车牌号码、车牌颜色。

- 触发方式：支持线圈触发（配合地感）及纯视频触发（车辆捕获率≥99.9%）。

- 防伪检测：支持电子打印车牌防伪检测功能。

5.3.3 车型与品牌识别（核心特色功能）

- 设备应能同步输出识别结果中的车身颜色、车辆品牌（车标）、车辆款式（车款） 及车型大类（如轿车、SUV、MPV、轻客、卡车等），为后端车位管理或计费策略提供差异化依据。

5.3.4 LED屏显控制功能

- 屏显接口：HUB08标准接口，支持16扫，兼容单色/双色LED模组。

- 屏幕方向：支持竖屏和横屏模式切换。

- 显示语言：支持中文简体、中文繁体、英文。

- 显示颜色：支持红、绿、黄三色显示。

- 显示内容：支持自定义文字信息及二维码图片显示。

- 通讯方式：通过RS485总线与LED屏进行数据交互。

5.3.5 语音播报功能

- 语音库：内置≥240条常用停车场及安防行业标准语音。

- 音频输出：支持5W/4Ω功率输出，音质清晰无杂音。

5.3.6 联网与通信功能

- 协议支持：支持WebSocket、MQTT、HTTP POST、TCP/IP透传及SDK二次开发接口。

- 远程访问：支持Web端跨平台远程访问调试，支持公网环境下的视频流调用。

- 断网应急：选配蓝牙模块后，支持断网状态下电子支付开闸及手机小程序免电脑调试。

5.3.7 数据存储功能

- 支持本地道闸日志存储、查询及参数设置。

- 外部存储：支持SD2.0标准MicroSD（TF）卡，最大扩展容量32GB。

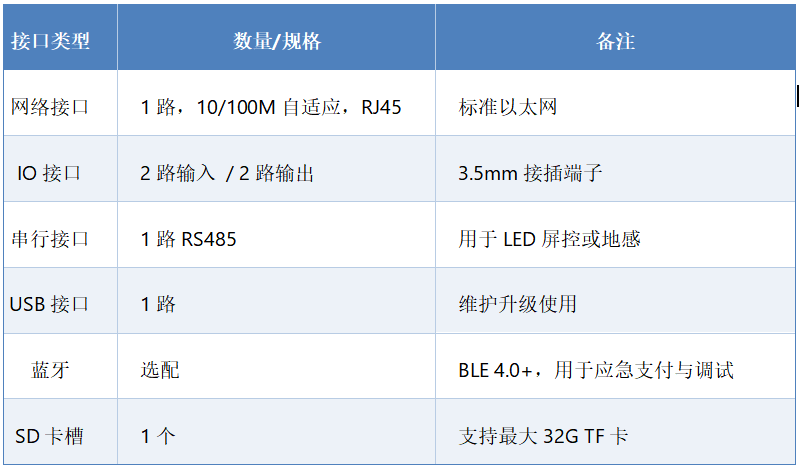

5.4 接口要求

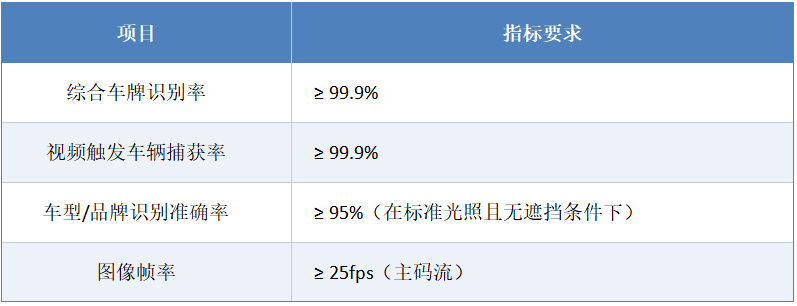

5.5 性能指标

5.6 环境适应性

5.6.1 高低温工作：在-35℃～+70℃温度范围内，设备应能正常启动并维持稳定识别功能，无死机或重启现象。

5.6.2 湿热工作：在40℃、相对湿度93%条件下持续运行48小时，设备外观无锈蚀，电气性能正常。

5.6.3 抗振动：应符合GB/T 2423.10-2019的运输振动要求，结构无松动。

5.7 电磁兼容性（EMC）

设备应满足工业环境抗扰度要求：

- 静电放电抗扰度：接触放电±6kV，空气放电±8kV。

- 电快速瞬变脉冲群：电源端口±2kV。

- 浪涌抗扰度：线-地±2kV。

6 试验方法

6.1 外观及结构检查

在正常光照条件下，采用目视检查及游标卡尺测量，验证是否符合5.2的要求。

6.2 功能试验

6.2.1 图像采集试验

将设备对准标准测试卡及动态车辆，检查输出图像分辨率（需达到2880×1620）、帧率及低照（0.1Lux）下的图像信噪比。

6.2.2 车牌及车型识别试验

- 准备涵盖5.3.2及5.3.3所列全部种类的实车或高精度车牌图片样本各50张。

- 在顺光、逆光、夜间补光三种光照场景下进行识别测试，统计车牌字符准确率及车型分类正确率。

6.2.3 LED控屏及语音试验

- 通过RS485下发不同颜色、字体、方向的文字及二维码指令，观察LED屏显示效果。

- 触发不同事件（如“欢迎光临”、“月租车”、“临时车”），测量音频输出功率并听取播报内容是否清晰。

6.2.4 网络协议试验

使用网络测试工具连接设备，依次建立WebSocket、MQTT、HTTP POST连接，验证心跳包及数据上报功能正常。

6.3 环境及可靠性试验

6.3.1 高低温试验：按GB/T 2423.1-2008和GB/T 2423.2-2008的规定，将设备置于温箱内，分别恒定在-35℃和+70℃各保持2小时，期间持续触发车辆识别，记录识别成功率。

6.3.2 湿热试验：按GB/T 2423.3-2016的规定执行。

6.4 电磁兼容试验

按GB/T 17626.2-2018、GB/T 17626.4-2018和GB/T 17626.5-2019标准执行静电、脉冲群及浪涌干扰测试，设备在干扰施加期间及之后不应出现重启、死机或识别中断现象。

7 检验规则

7.1 检验分类

产品检验分为出厂检验和型式检验（例行检验）。

7.2 出厂检验

每台产品出厂前须进行100%全检，检验合格后方可出厂。

出厂检验项目至少包括：

- 外观与结构；

- 图像输出及基本抓拍功能；

- 网络通信及接口通断；

- LED屏显基础输出（点亮测试）；

- 语音播报功能。

7.3 型式检验

在下列情况之一时，应进行型式检验：

a) 新产品定型鉴定时；

b) 正式投产后，结构、材料或工艺发生重大变更时；

c) 正常生产后，每满三年进行一次；

d) 停产一年以上重新恢复生产时；

e) 国家质量监督机构或客户合同要求时。

型式检验项目为本标准第5章规定的全部技术要求。

8 标志、包装、运输与贮存

8.1 标志

8.1.1 设备铭牌应包含：产品名称、型号、额定电源（DC12V）、制造商全称、生产日期及序列号（SN）。

8.1.2 包装箱外壁应按GB/T 191的规定标明“向上”、“易碎”、“防潮”等储运标志。

8.2 包装

8.2.1 内包装采用防静电袋包裹，外部使用定制泡沫或珍珠棉衬垫，确保在搬运过程中不受损伤。

8.2.2 随机附件应包括：合格证、保修卡、快速安装指南、电源适配器及RJ45防水接头。

8.3 运输

产品在运输过程中应避免剧烈撞击、倒置及重压，不得与腐蚀性物质混运。

8.4 贮存

产品应存放在环境温度-10℃～+40℃、相对湿度≤80%、无酸碱及腐蚀性气体的库房内，堆放层数不得超过包装箱标明的限高。

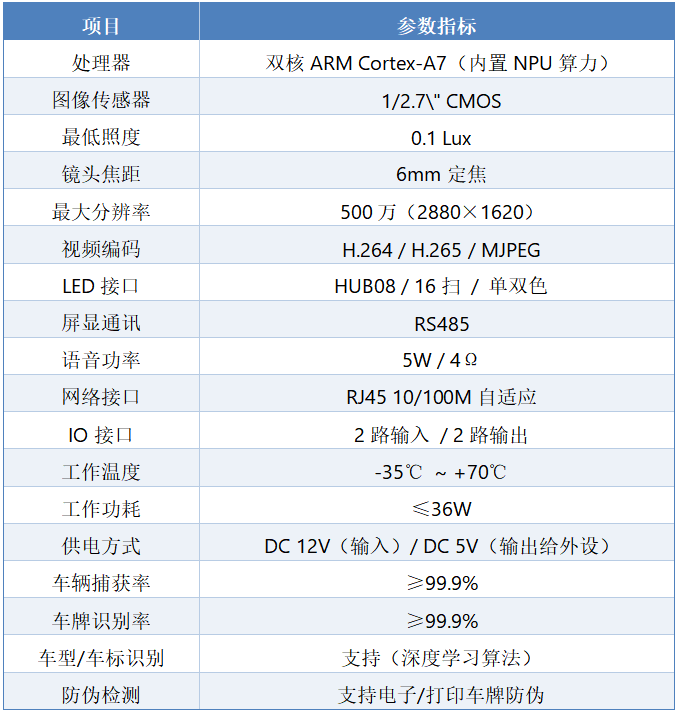

附录A

（规范性附录）

产品基本技术参数汇总表
